Semáforo

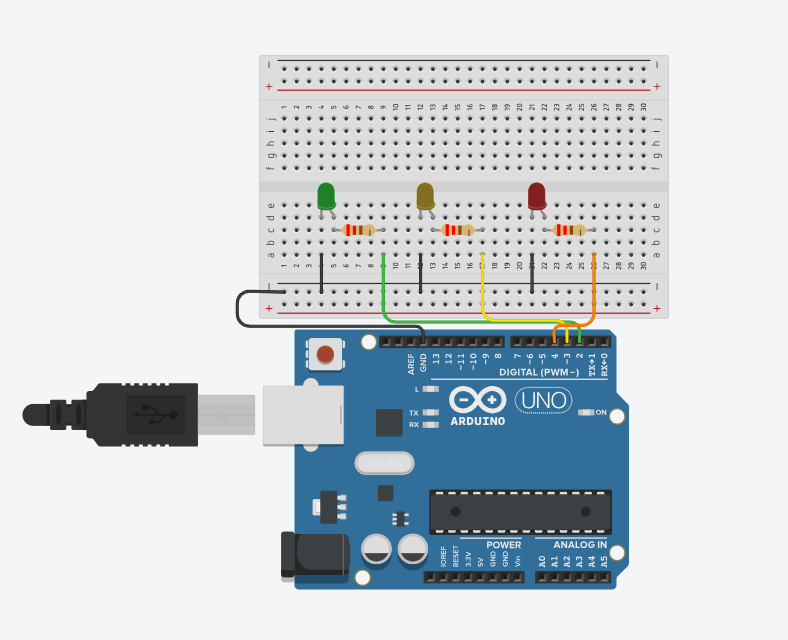

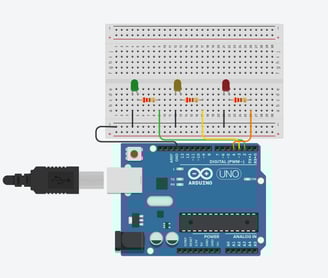

Os semáforos são elementos essenciais para a organização do trânsito, garantindo a segurança de pedestres e motoristas. Neste projeto, desenvolveremos um modelo simplificado de semáforo utilizando LEDs e um microcontrolador, como o Arduino, para controlar a sequência de cores (vermelho, amarelo e verde).
O objetivo deste projeto é demonstrar o funcionamento básico de um semáforo, abordando conceitos fundamentais de eletrônica e programação. Além disso, ele pode servir como base para aplicações mais avançadas, como a integração com sensores para controle inteligente do tráfego.
Materiais Necessários
Para montar o projeto de semáforo com LEDs utilizando um Arduino, você precisará dos seguintes componentes:
Componentes Eletrônicos:
1x Placa Arduino (Uno, Mega ou similar)
1x Protoboard
3x LEDs (Vermelho, Amarelo e Verde)
3x Resistores de 220Ω (para limitar a corrente dos LEDs)
1x Módulo ou Cabo USB (para programar e alimentar o Arduino)
Fios Jumper (masculino-masculino e masculino-feminino, conforme necessário)
Ferramentas e Acessórios:
Computador com a IDE do Arduino instalada
Fonte de alimentação (caso não use o cabo USB para alimentar o Arduino)
Código para o Semáforo com LEDs no Arduino

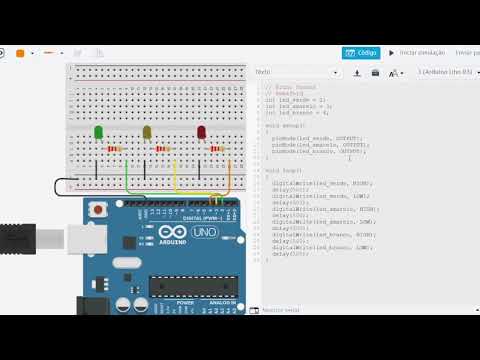

Abaixo está um código simples para um semáforo utilizando LEDs no Arduino:
// Definição dos pinos dos LEDs
const int ledVermelho = 8;
const int ledAmarelo = 7;
const int ledVerde = 6;
void setup() {
// Configura os pinos como saída
pinMode(ledVermelho, OUTPUT);
pinMode(ledAmarelo, OUTPUT);
pinMode(ledVerde, OUTPUT);
}
void loop() {
// Acende o LED verde e mantém por 5 segundos
digitalWrite(ledVerde, HIGH);
delay(5000);
digitalWrite(ledVerde, LOW);
// Acende o LED amarelo por 2 segundos
digitalWrite(ledAmarelo, HIGH);
delay(2000);
digitalWrite(ledAmarelo, LOW);
// Acende o LED vermelho por 5 segundos
digitalWrite(ledVermelho, HIGH);
delay(5000);
digitalWrite(ledVermelho, LOW);
}
Explicação do Código
Definição dos Pinos:
São criadas constantes (ledVermelho, ledAmarelo, ledVerde) que armazenam os números dos pinos do Arduino aos quais os LEDs estão conectados.
setup() – Configuração Inicial:
O comando pinMode(pino, OUTPUT) define os pinos dos LEDs como saídas, permitindo que o Arduino controle seu estado (ligado ou desligado).
loop() – Funcionamento do Semáforo:
O LED verde acende (digitalWrite(ledVerde, HIGH)) por 5 segundos (delay(5000)).
O LED verde apaga (digitalWrite(ledVerde, LOW)).
O LED amarelo acende por 2 segundos e depois apaga.
O LED vermelho acende por 5 segundos e depois apaga.
O ciclo se repete indefinidamente.
Funcionamento na Prática
Esse código simula um semáforo comum, onde o verde indica passagem, o amarelo alerta para a mudança e o vermelho indica parada.
O tempo de cada LED pode ser ajustado alterando os valores do delay().
